　　新能源客戶要對電池pack、電驅動等核心部件進行EOL電性能測試，特別是托盤生產方式下，如何提升接插件的可靠性是一個重要的應用難題。

　　C9對接板總成 主要是為托盤對接設計的整體方案。一個典型的對接板測試系統實例，可能包括液冷測試設備對接、整包氣密測試設備對接、EOL測試設備對接、DCR測試設備對接等等需求，以及若干個托盤端對接組成。而其中的電連接測試更是繁瑣而且復雜的應用難題。包括通訊口測試接口、IPS測試接頭、快充測試接頭、高壓測試接頭、組合測試接頭等等需要。

　　部分客戶可能會不得不使用一些對應的母接頭，用于臨時測試用途。認為測試次數不多，但多數的汽車部件用的插針、插孔、夾片等都不能滿足長期插拔次數，很多都是標明不能插拔500次，實際如果加上通電等測試，可能100-200次都不能滿足。但是1-2個核心接口重新接線或是更換接頭的工作量是巨大的，甚至?xí)屨麄€(gè)測試系統癱瘓。隱形的質量成本巨大而不可以接收。

　　格雷希爾E10電連接器，就是專門為高頻率測試(典型10萬次插拔壽命)設計的一種測試接頭，比如新能源應用中，用于PACK電池包和電驅動的電接口和C9M對接模塊的歸一化連接。

　　一個典型的電驅動測試可能包含：

　　1.1-2個低壓信號

　　2.大電流驅動接口

　　3.UVW銅排或是插針電源口

　　4.一些夾片類型的接口

　　等很多不同功能的電性能接頭，E10電連接器能夠安全可靠的完成高頻次的插拔，而且保證測試性能，這是產品設計的基本目標，就是高壽命。這是對接板托盤系統里面相對核心而且費人工的部分。

　　下面是幾款E10電連接器的實例

　　1.探針型E10電連接器 ，主要用于信號線從12針到67針不等的各種中低電流的應用。

　　如圖實例是一款E10探針型電連接器，采用探針的方式對信號針進行測試，將插針插孔的摩擦轉變?yōu)樘结樀膹椈蓜?dòng)作和表面接觸，利用探針的高壽命特性，來大大提升插拔的重復性和電測試性能的可靠性，至于如何選好用好探針、固定、焊接以及保護等等，還是有非常多的復雜的內控工藝，讓E10電連接器變得可靠并不容易。

　　2 大電流E10電連接器

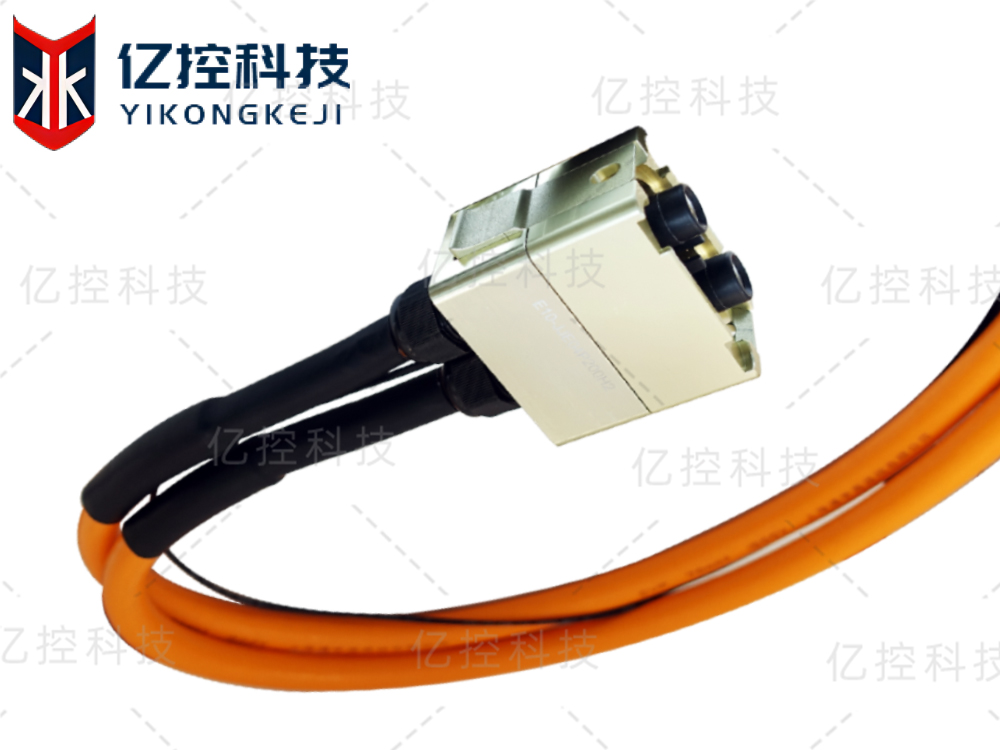

　　大電流E10電連接器，主要是為了各種驅動電流或是UVW電源接口準備的，如圖實例是一款驅動電流的解決方案，采用高壽命鍍金或是鍍銀線簧孔，配合特定的卡口和絕緣設計，能滿足高壓絕緣、以及高壽命插拔的需求。

　　E10電連接器是格雷希爾GRIPSEAL配套C9對接板總成的關鍵一環，高壽命，高可靠性，讓格雷希爾gripseal能提供從對接板、電連接器、密封接頭等整套的解決方案，滿足一些設備商的核心部件配套需求，核心部件本地配套，能滿足客戶快速交付的需求。
