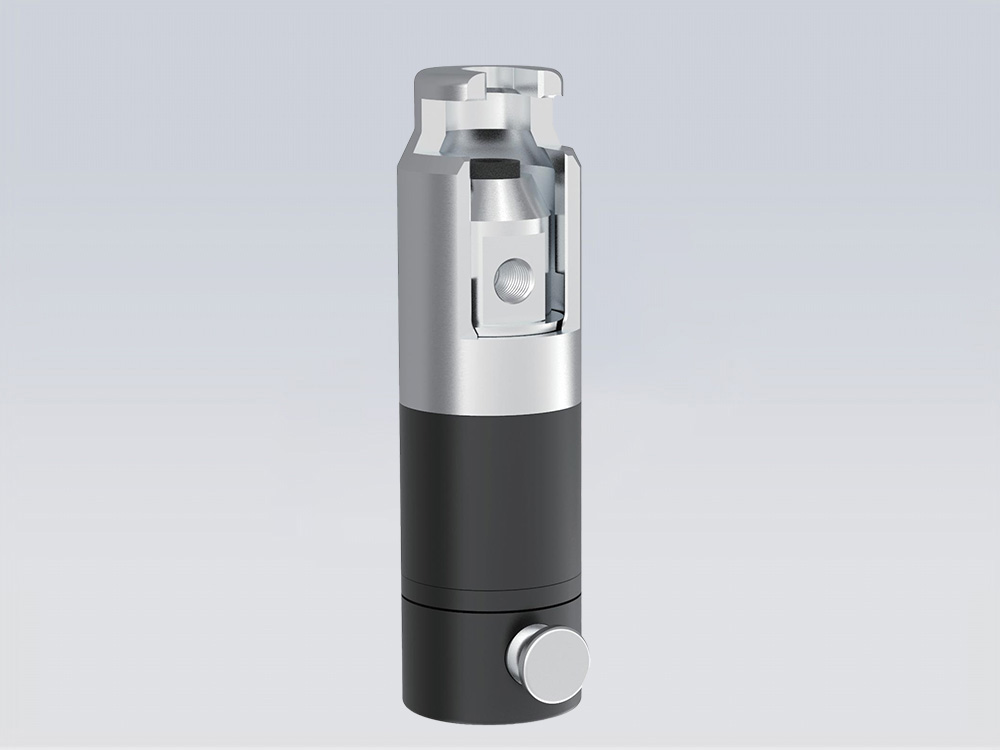

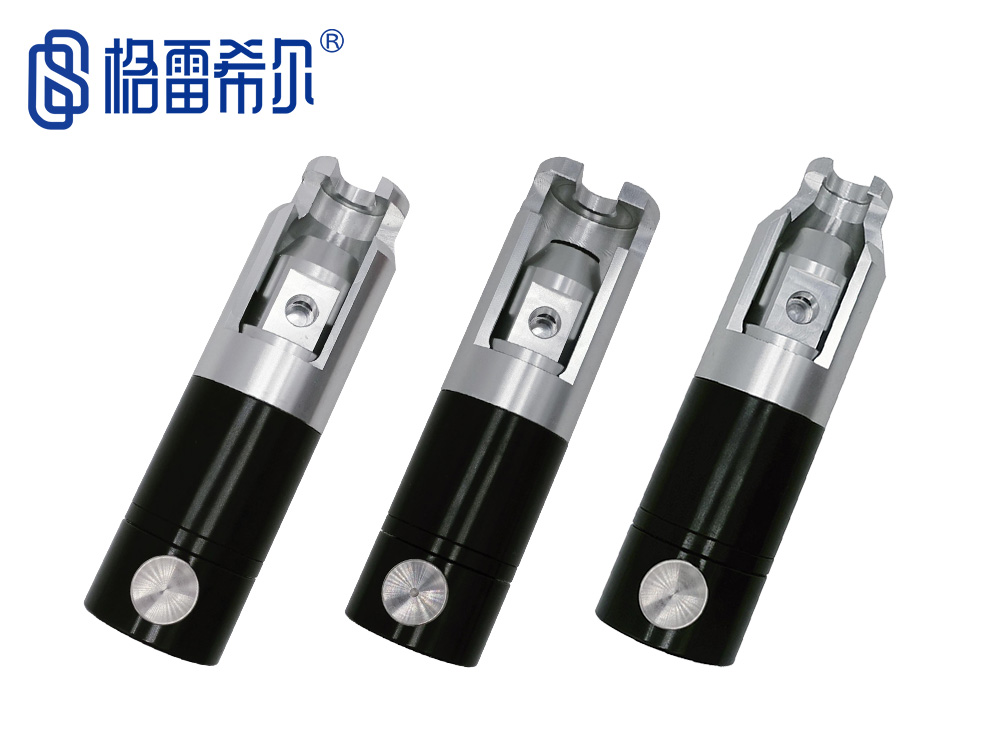

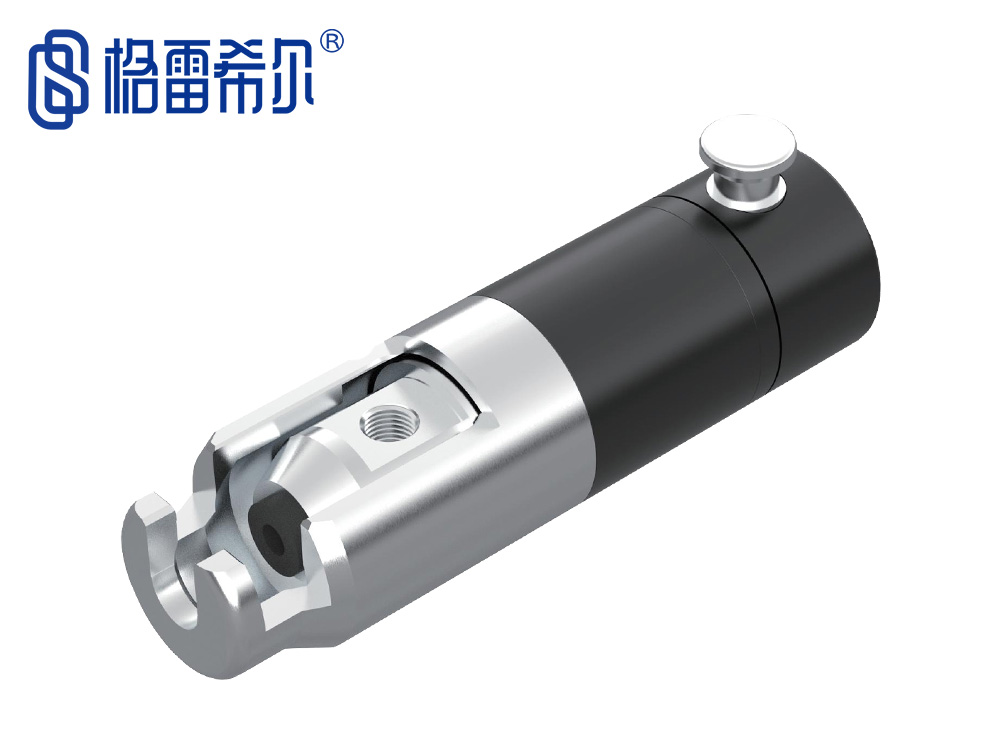

G72系列是一款凸緣管或異型管口專用的密封測試接頭，氣壓驅動，操作簡單，特種航空鋁合金主體在保證堅固性的同時，還能保證連接器的輕巧，極大地降低操作者的勞動強度。產品型號齊全，能適應各種尺寸的凸緣管密封應用。直通式設計，保證了產品了高流量性能，無論是氣體測試還是液體測試，都能適應。

密封連接方案

SEALING CONNECTION SCHEME

	&  改善工作效率，降低生產成本
	&   密封可靠，使用壽命長
	&  輕便快捷，減輕工作強度
	&  有效減少水垢和雜質的干擾
	&  可根據實際應用提供定制服務
	&  自帶鎖緊結構，適用于高壓力工作環境

產品特點

PRODUCT FEATURES

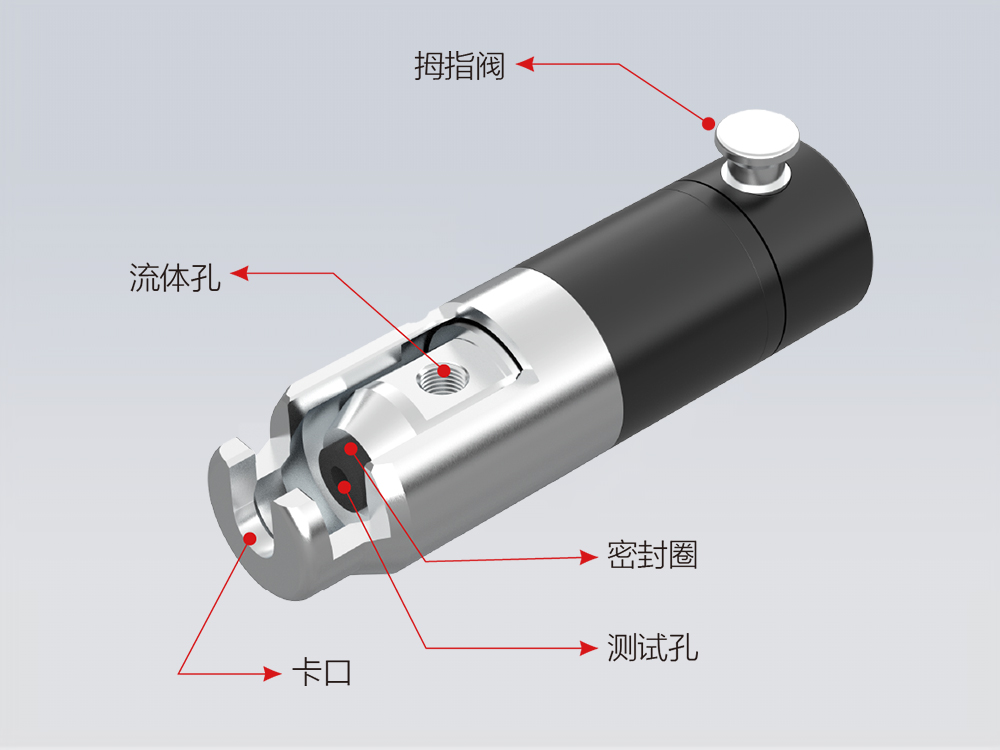

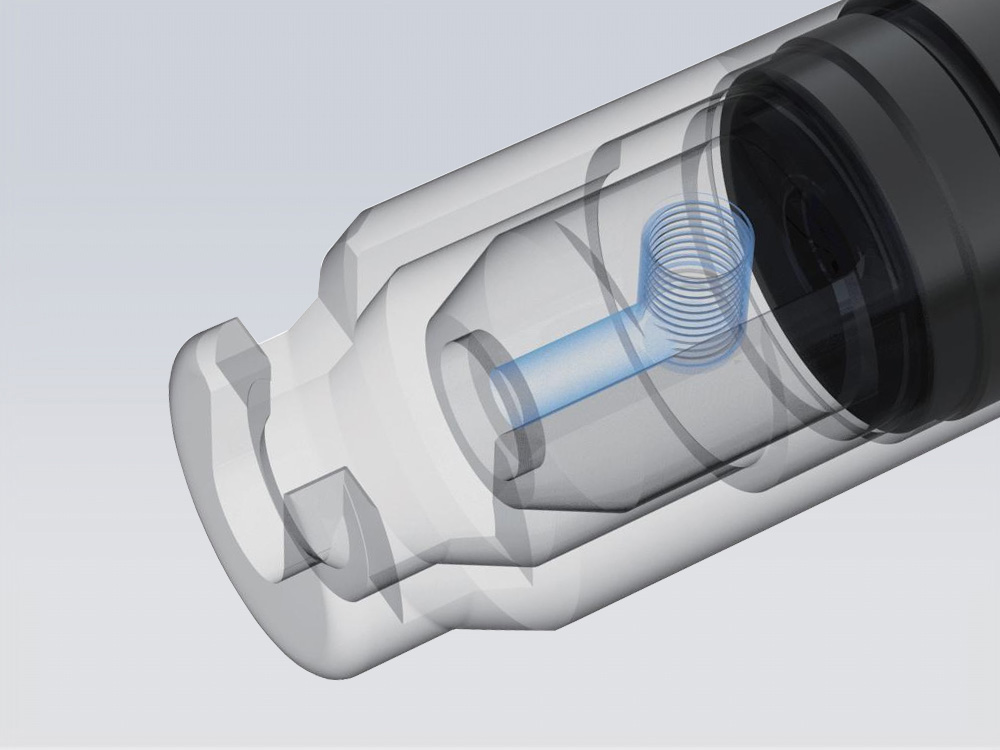

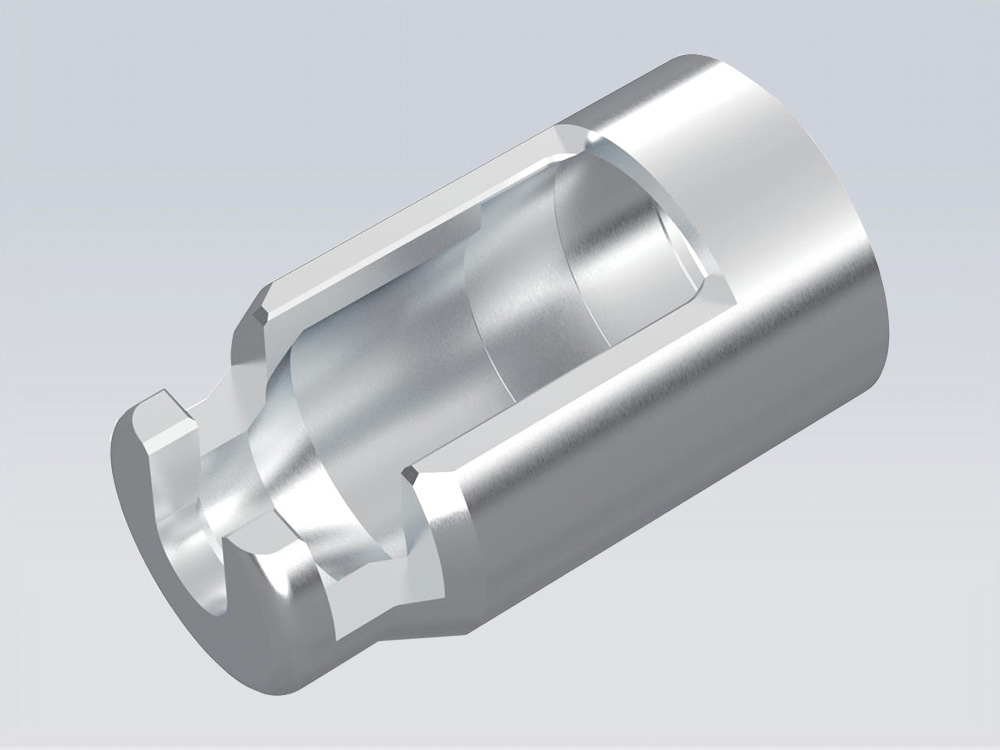

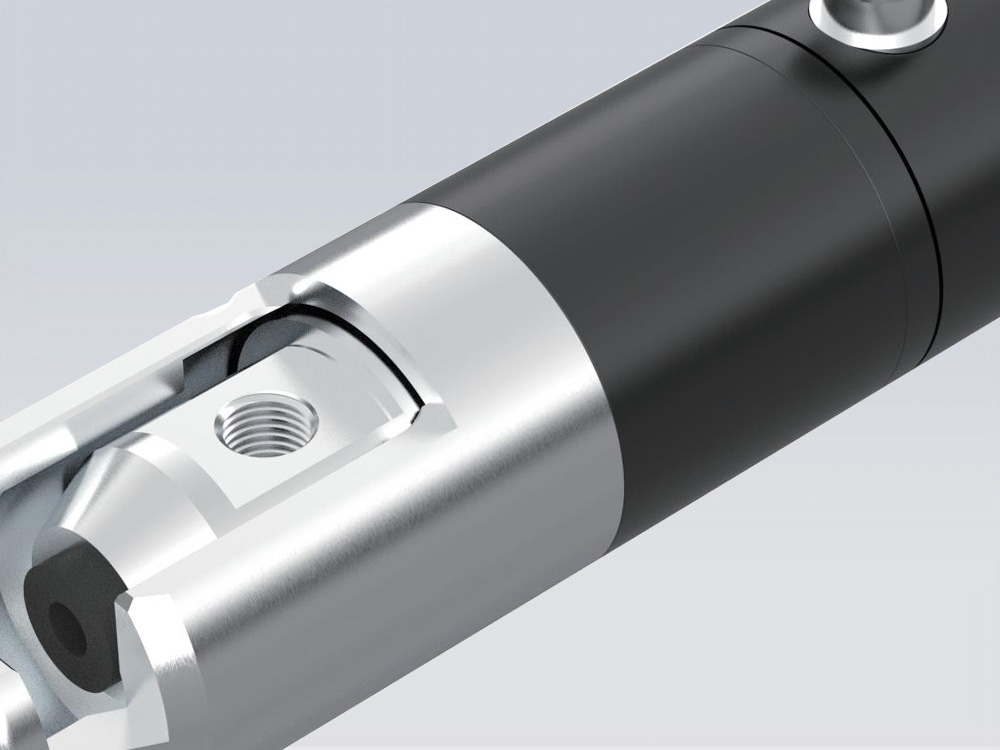

氣壓驅動： 按鈕式操作，簡單快捷，操作效率高	鋁合金主體： 輕巧耐用，操作強度低	維護簡單： 無需任何工具即可更換密封圈	直通式設計： 中間無任何其它活動連接件，保證氣密可靠性	無損傷操作： 卡口式設計，不會對測試管件上造成傷害

產品參數

PRODUCT PARAMETERS

& 操作壓力：從真空到5Bar或20Bar
&  密封范圍：10mm~40mm

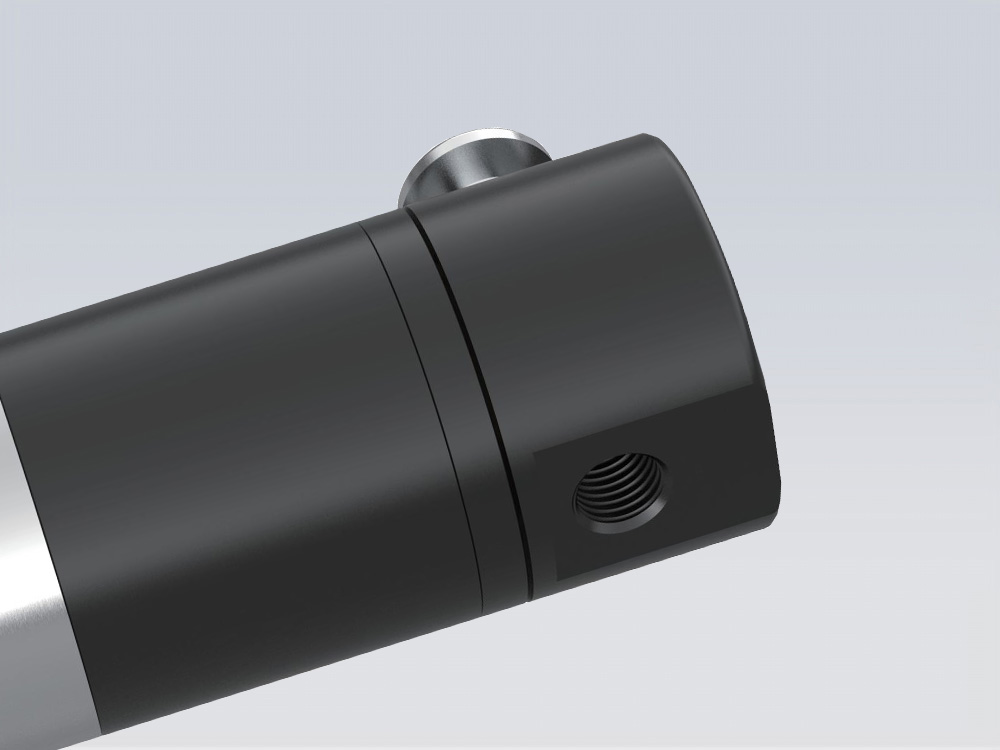

&  流量接口：G1/8螺紋孔
& 插入尺寸：N/A
&  主體材料：氧化鋁、不銹鋼、尼龍
& 主密封圈：丁腈橡膠
&  操作溫度：-20℃至120℃

操作方法

OPERATION METHOD

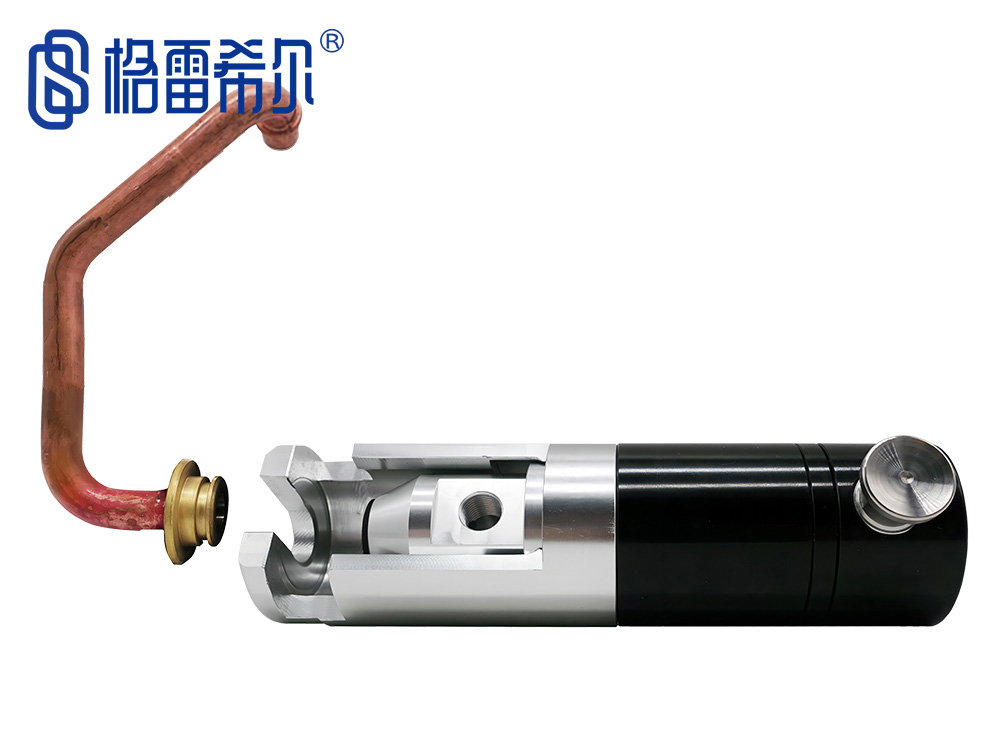

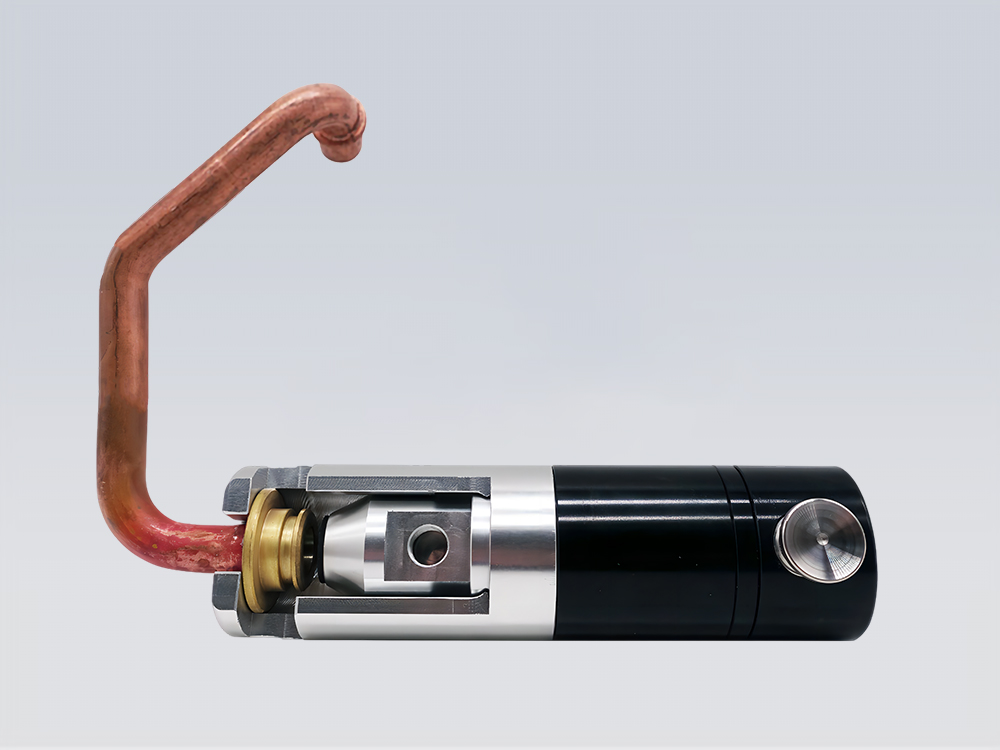

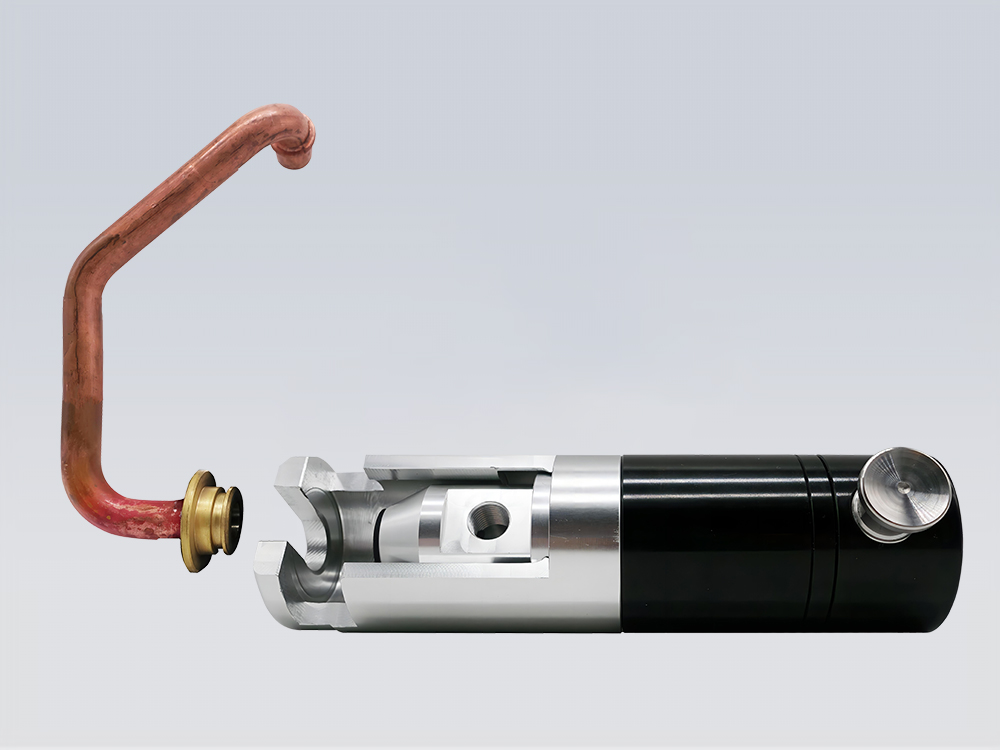

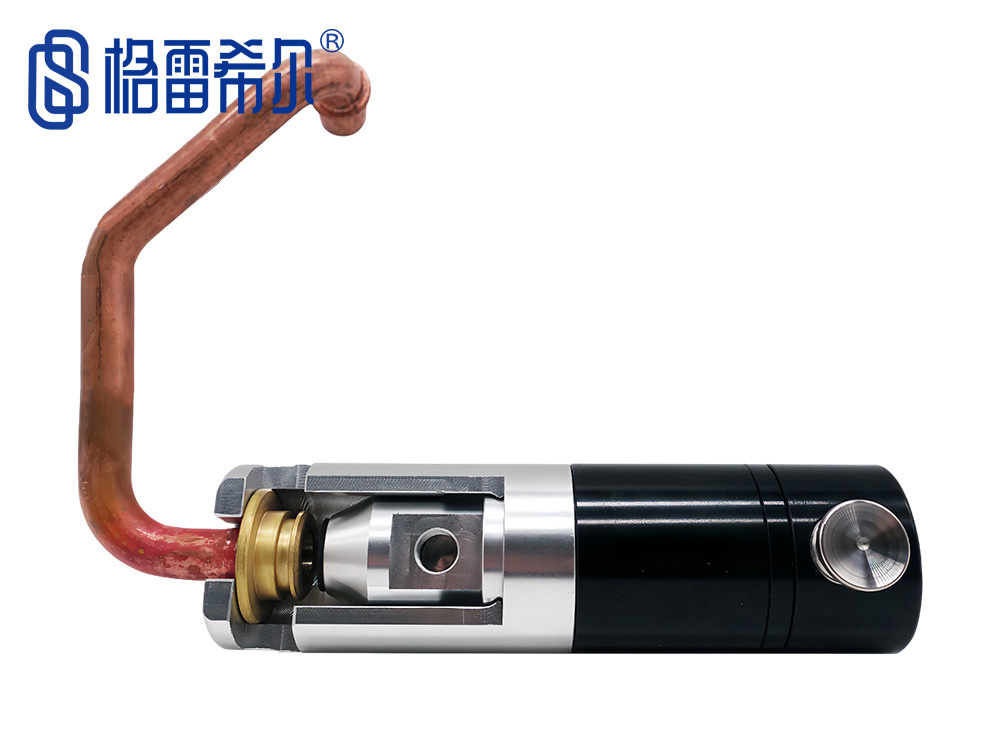

第一步： 按住密封測試接頭的拇指閥，活塞回退并露出樣件放置空間	第二步： 將測試件前端放入卡口內，手指離開拇指閥，活塞壓向測試件形成密封

應用案例

APPLICATION CASE

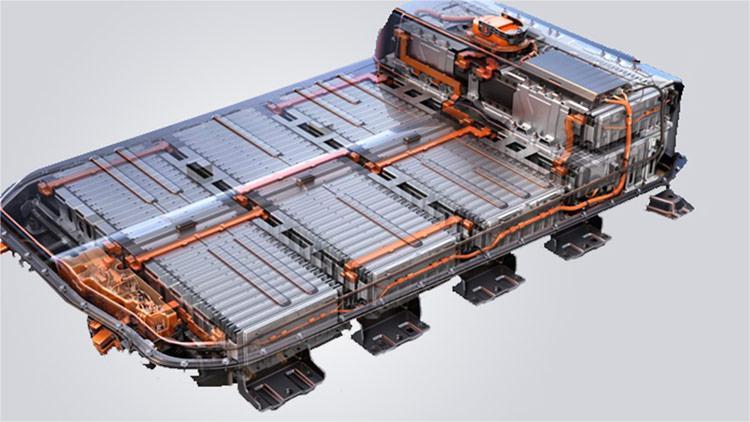

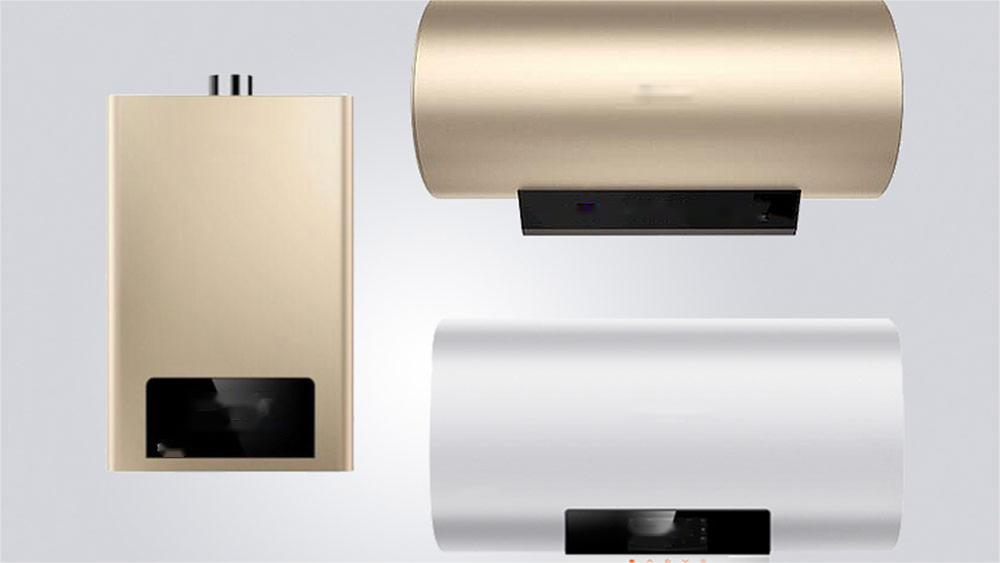

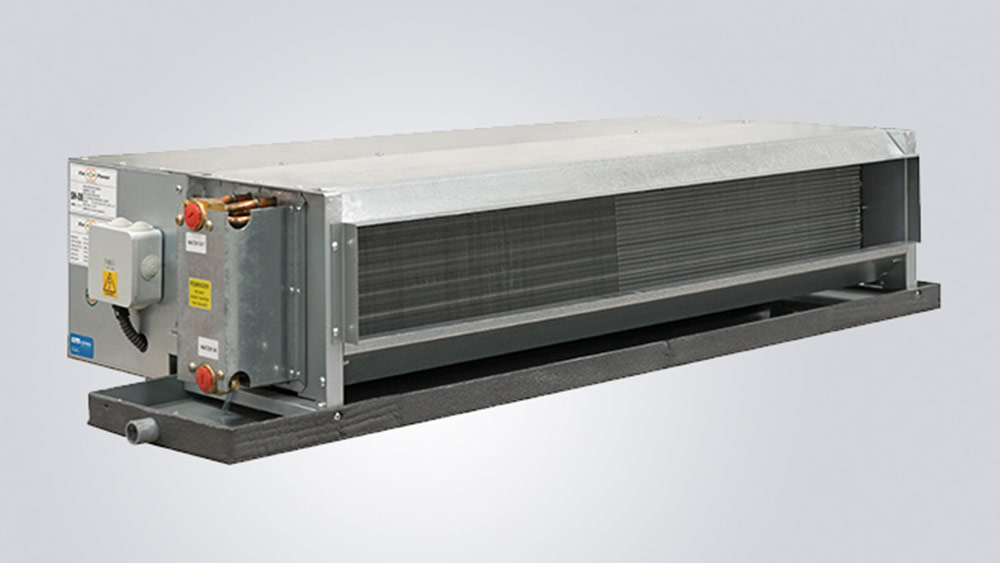

新能源電池水冷板測試	空調散熱器測試	熱水器測試

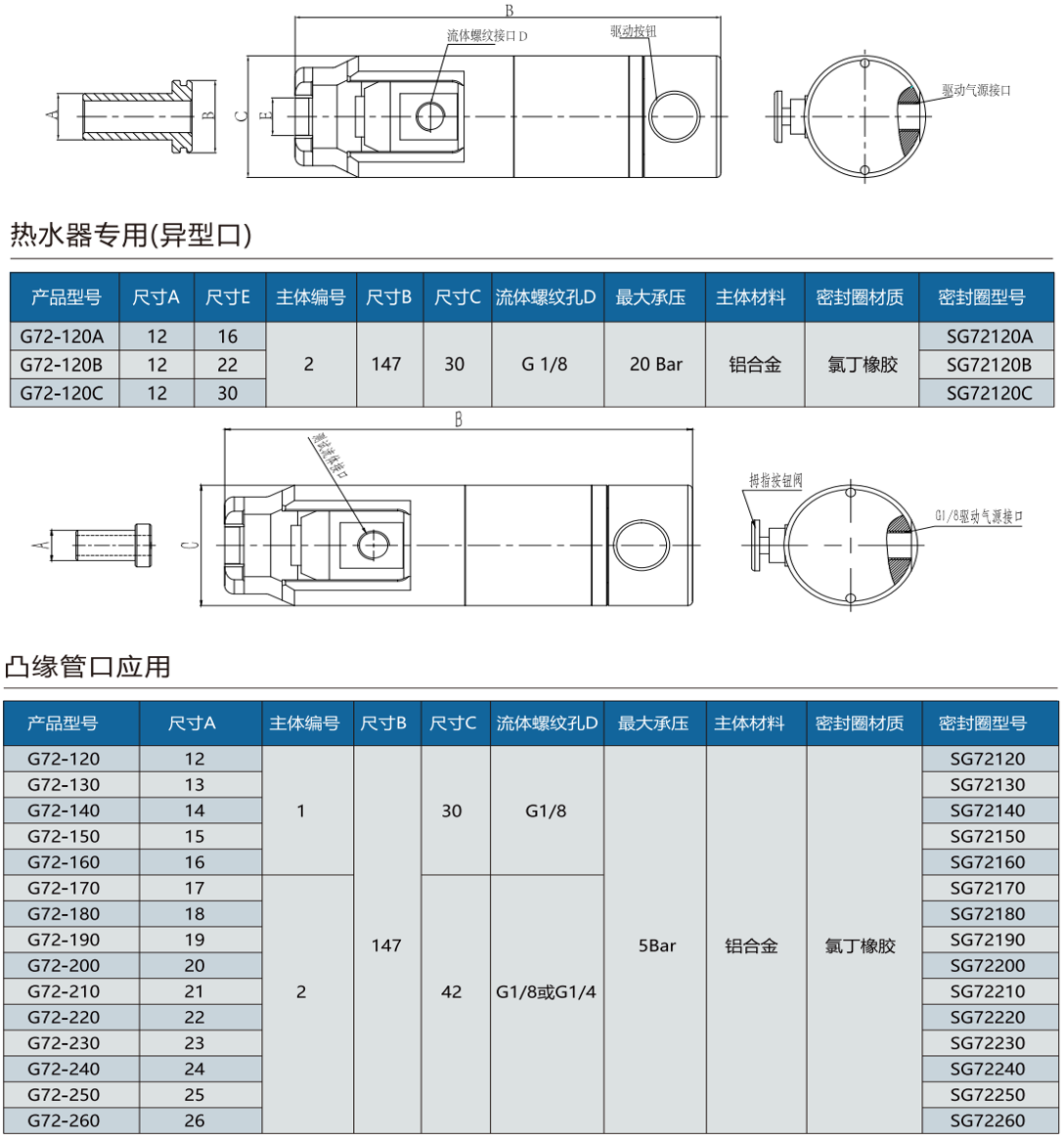

規格型號表

 SPECIFCATION AND MODEL TABLE

格雷希爾GripSeal密封測試接頭的各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號有現貨供應，并擅長為各類異型管件提供定制方案，為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
